您現在的位置： 首頁 > 香港上潤WP > 數字顯示儀

WP-L802-02-AAG-HL

時間： 2013-11-22　

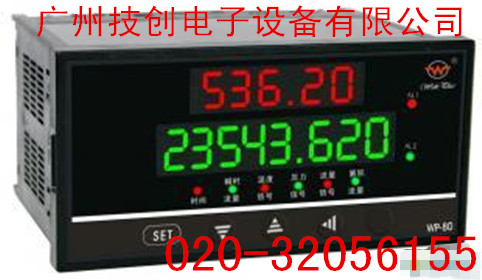

WP-L802-02-AAG-HL智能流量積算控制儀


廣州技創電子設備有限公司—優勢供應香港上潤WP系列儀表，歡迎來電咨詢采購！

電話：020-32056155

傳真：020-82348703

產品描述：

具有多種信號輸入功能,可配接各種壓力/差壓及頻率式流量傳感器（如孔板、渦街、渦輪等）,且只需通過儀表菜單的簡單選定,即可實現上述輸入信號之間的輕松切換,提高了儀表的通用性和可靠性。具有多種補償方式（如溫度補償、壓力補償、溫度補償+壓力補償?shù)龋┕┻x擇。

 測量顯示范圍寬，可顯示整五位的瞬時流量值、溫度補償值、壓力補償值、流量、體積（或差壓/頻率）值等,以及整十三位的流量累積值（0～9,999,999,999,999）,精確度高,累積值可精確到小數點的后三位（0.001）。還可通過內部參數的設定,使最大累積值達到99,999,999,999.99 ×100 。帶有測量狀態標志顯示，可方便地測量對象進行觀察，輸入/輸出回路均采用光電隔離。

選型表：

型　　　　　號

說　　　　　明

WP-

□□□

□

□□

-□

□

-□

□

□

-□

□

-□□

-□



外形特征

L























  LED數碼橫式顯示

LS























  LED數碼豎式顯示

LC























  大屏幕LCD液晶橫式顯示

LCS























  大屏幕LCD液晶豎式顯示

外形尺寸



8





















  160×80mm橫式  80×160豎式

9





















  96×96mm（無液晶顯示）

控制作用











01



















  無補償

02



















  帶補償輸入

03



















  過熱蒸汽帶溫度、壓力補償

04



















  飽和蒸汽帶溫度、壓力補償

05



















  用戶特定曲線補償---查表法

通訊方式



0

















無通訊輸出

2

















  RS-232C通訊方式

8

















  RS-485通訊接口

輸出方式



0















  無輸出

1















  繼電器控制或報警輸出

2















  恒流（4～20）mA輸出

3















  恒流（0～10）mA輸出

4















  恒壓（1～5）V輸出

5















  恒壓（0～5）V輸出

6















  SCR可控硅過零觸發脈沖輸出

7















  SSR固態繼電器控制輸出

8















  特殊規格變送輸出

跟蹤輸出



□













  無變送輸出



□











  恒流（4～20）mA輸出



□









  恒流（0～10）mA輸出

第一報警



N







無控制/報警（可省略）

H







  第一報警為上限報警

L







  第一報警為下限報警

B







  流量定量到控制-自動啟動

C







  流量定量過程控制-自動啟動

D







  流量定量到控制-自動清零

第二報警



N





無報警

H





  第二報警為上限報警

L





  第二報警為下限報警

B





  流量定量到控制-手動啟動

C





  流量定量過程控制-手動啟動

饋電輸出



P



  單路DC 24V饋電輸出

2P



雙路DC 24V饋電輸出

供電方式





  AC 220V供電（線性電源，可省略）

T

  AC 90～265V供電（開關電源）

W

DC 24V供電

★注:該儀表不可同時帶通訊、饋電、變送外接（清零、啟動、停止）功能，只能選擇其二。96×96只能選其一。
★注:建議選型選用220V供電。
★注:L802、L803、L804系列可通過設定儀表二級參數互相切換。測量飽和蒸汽時可只選擇壓力或溫度補償任意一種即可。
★注:如用戶選擇特定曲線補償輸入（查表法）時，請在訂貨時提供相關技術參數或密度表格。
★注:選型示例：WP-L802-02-FAG-HL; WP-LS802-21-AAG-HL;
               WP-LCS804-01-ANG-HL-P；WP-LC804-01-ANG-HL-P

輸入方式：

代碼

輸入類型

測量范圍

代碼

輸入類型

測量范圍

代碼

A

4mA ～20mA

-19999～99999d

O

脈沖-集電極開路

0～5KHz

本表所列為最大
量程，用戶可在
量程范圍內通過
修改儀表二級參
數確定量程范圍

B

0～10mA

-19999～99999d

E

熱電偶E型

0～1000℃

C

1V ～5V

-19999～99999d

K

熱電偶K型

0～1300℃

D

0～5V

-19999～99999d

R

用戶特定

-19999～99999d

F

脈沖

0～5KHz

N

無補償輸入
