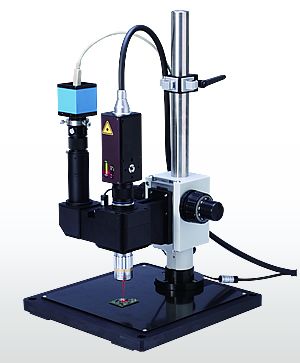

※ LV-1800激光多普勒振動儀配套LV-0181定位內藏照相機時

應用領域

• 微型機器，MEMS（Micro Electro Mechanical Systems）的振動分析
• 微小結構的振動分析
• 壓電元件，陶瓷電容等電子器件的狀態測量
• 昆蟲，生物的活動等現象測量

  特長

  • 5倍～50倍的動作距離的物象鏡頭，激光焦點直徑最小φ2.5 μm以下

  • 被測物與照射激光，經2個不同倍率（視野）的途徑同時觀測確定測量位置^※1

  • 可測量0.3 Hz～3 MHz（20 MHz）的振動頻率（使用LV-1800）

  • 從1維（表面振動）還可到功能擴展到2維（表面振動與面內1軸），3維（X，Y，Z）振動測量^※2

  • 配套激光多普勒振動儀LV-1800，LV-1710/LV-1720/1720A等

    簡要規格

    配套激光多普勒振動儀	LV-1800 LV-1710 LV-1720A LV-1720
    光學參數	檢測器尺寸	M22 X 0.5 長度 4 mm
    	測量距離	38.9 mm（使用物象鏡頭10 X時）
    觀測裝置	CMOS數碼相機	1280 x 960 (USB 2.0輸出)
    焦點調節單元	方式	手動粗調 / 微調
    	上下調節	30 mm
    	粗動調節	36 mm/R
    	微動調節	0.2 mm/R
    	伸延長度	100 mm
    	脫落防護	裝備脫落防護裝置
    基臺	材料	鋁制（配有上磁鋼板）
    	尺寸	310 mm X 300 mm
    激光安全標準	激光安全等級	3R級
    使用環境	使用環境	依照配套傳感器
    重量	15 kg（不包括傳感器）



    • •


        物象鏡頭

    型號	倍率	WD	焦點直徑
    LV-0150A	5 X	36.1 mm	ø4 μm 以下
    LV-0151A	10 X	38.9 mm	ø3 μm以下
    LV-0152A	20 X	22.5 mm	ø2.5 μm以下
