GK-2110脈沖錘

時間： 2013-11-26　

GK-2110脈沖錘，電話：020-32056193，傳真：020-82348703

脈沖錘是固有振動測量時或在模態分析時所使用的，內置有力傳感器的激振錘。

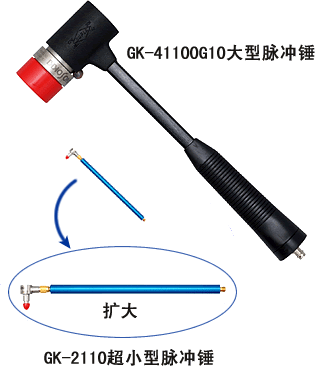

GK-2110是重量?jī)H4.8 克的超小型脈沖錘，可用于小型，輕量的物品的加振激勵試驗。如小型電子電器產品及其機構配件，小型汽車機械配件等。GK-4110G10是重量1.1 公斤的大型脈沖錘，可用于大型或具有一定重量的物品的加振激勵試驗。如轎車的車體，大型機械構造物件等。

在被測對象物上設置加速度傳感器，通過脈沖錘敲擊被測物，脈沖錘和加速度傳感器將分別產生激振的力信號和激勵響應的振動加速度信號，這兩個信號經FFT分析儀，就可測量出頻率響應函數(測量固有振動頻率)。另外，能將測得的頻率響應函數讀入模態分析軟件，可對被測對象進行模態分析。

特點

  • GK-2110是重量?jī)H4.8 克，可用于硬盤驅動器的小型外殼框體特性，壓縮機導管共鳴對策的加振

  • GK-4110G10是重量1.1 公斤, 可用于轎車車體的加振

  • 內置前置放大器可連接帶有CCLD定電流驅動功能的測定分析儀(GK-4110G10 支持TEDS功能)

  • 根據不同的被測對象，可交換使用各種適當?shù)腻N頭

概要規格

GK-4110G10 GK-2110
頻率范圍
(使用硬質錘頭) 		～ 1 kHz ～ 20 kHz
測量范圍 22000 N 220 N
靈敏度 0.23 mV/N 22.5 mV/N
共振頻率 12 kHz 以上 100 kHz 以上
錘重量 1100 g 4.8 g(接塑料錘柄時)
錘體直徑 51 mm 6.3 mm
錘頭直徑 51 mm 2.5 mm
錘柄長度 370 mm 107 mm
信號輸出接頭 BNC(CO2) 鋁制錘柄(5-44同軸電纜接頭)
塑料錘柄(帶延長電纜，10-32袖珍接插件)
輸出信號 定電流驅動對應電壓信號
支持TEDS(Ver. 1.0) 		定電流驅動對應電壓信號
輸出阻抗 100 Ω以下 100 Ω以下
定電流驅動(CCLD)電源 2 ～ 20 mA、+18 ～ +30 VDC 2 ～ 20 mA、+18 ～ +30 VDC
系統構成

  • 手提箱

  • 各種錘頭(超軟質，軟質，中質，硬質)

  • 參數表

  • 手提箱

  • 附加錘體

  • 附加塑料錘頭

  • 5-44=10-32 信號電纜(3 m)

  • 錘柄(鋁制，塑料)

  • 參數表
