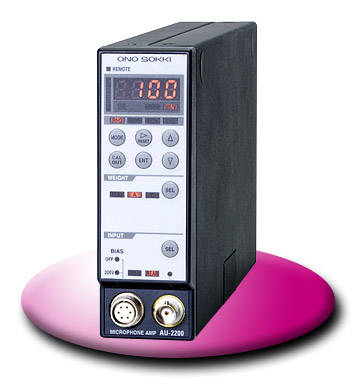

AU-2200放大器單元

時間： 2013-11-25　

AU-2200放大器單元,電話：020-32056193，傳真：020-82348703

AU 系列放大器作為能將音響、振動傳感器測得的微小信號有效放大、進行濾波處理等前端測量的平臺，其中 AU-2200麥克風放大器單元，對應于偏置型及背駐極體型兩種麥克風，標準配置低噪聲放大器以及能夠進行頻率修正濾波(A、C、FLAT)。使用頻率范圍為1 Hz ～ 100 kHz，覆蓋了聽覺之外的超聲波領域，對各種麥克風都能適用。

本放大器單元，根據用戶需要，可以單體或多個自由組合，從單通道到多通道，可靈活組合。

特點

  • 能自動得到歸一化的輸出

AU-2200，配置有高性能放大器的麥克風用放大器單元。具有靈敏度自動運算功能，能隨時獲得歸一化的輸出。

  • 對應于頻率修正特性(A､C､FLAT)

  • 采用并聯筐體

不僅能單個使用，而且可以并聯多通道使用。對于音響功率測量時，一次復數個麥克風使用時特別有效。

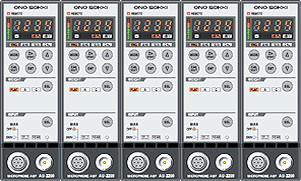

イラスト(AU-2200ユニットの５臺連結）

5臺并聯單元

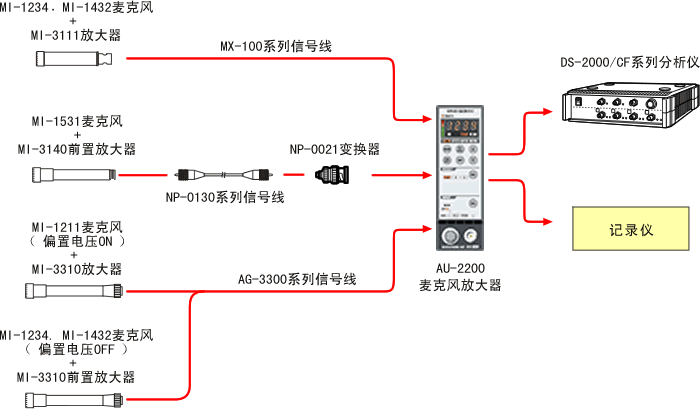

構成例





概要規格


通道數

1通道

對應TEDS規格

IEEE 1451.4 -2000, Template Ver.1.0 ID = 25

CCLD電源

定電流 4 mA ,電壓 +24 VDC

使用頻率量程

1 Hz ～ 100 kHz

麥克風靈敏度范圍

-10 ～ 60 dB/Pa

輸出量程

50 ～ 160 dB/V (依據麥克風的靈敏度、可變幅度 70 dB、可變間隔 10 dB)

頻率加權特性

A/C/FLAT IEC 61672 Class 1
依據JIS C 1509 Class 1

輸入換算自身雜音

-105 dB Vrms 以下(A)增益最大時

輸入形式

CCLD 型前置放大器(4mA/24V)、200 V 偏置型前置放大器

輸入輸出接頭

CO2 型(BNC)、R04R6F 前面及背面

輸入電壓范圍

±5 V

最大輸出電壓

±5 V

傳感器用電源

BNC 接頭(CCLD 4mA/24V)
R04R6F 接頭(電源電壓 ±15 V、200 V 偏置電壓 ON/OFF切換可能)

校正信號

1 kHz (±5%)、0.5 Vrms (±0.2 dB) (相當設定量程的 -6 dB)

其它功能

輸出自動歸一化功能
斷線檢知功能(CCLD 動作時)
對過大輸出入信號的警報顯示功能

電源

AC/DC 適配器(使用 STD-1533PA 時，為 AC 100 ～ 240 V)、或 DC: 9 ～ 18 V

消耗電流

250 mA (DC 16 V 時)

使用溫度范圍

0 ～ 40 ℃ (單元本體)

外形尺寸

44 (W)×132.5 (H)×230 (D) mm

重量

約 800 g

選購件 STD-1533PA AC/DC 適配器
